Die hier angebotenen Flüssigkristallanzeigen finden vielseitig Verwendung, etwa als Zusatzanzeige im PC (für Auslastung, E-Mail-Eingang, etc.) oder als komfortable Benutzerschnittstelle in Stand-Alone-Geräten.

Die Module besitzen eine gelbgrüne LED-Hintergrundbeleuchtung, die für eine absolut gleichmäßige Ausleuchtung und sehr gute Lesbarkeit sorgt.

Die Anzeige stellt zwei Zeilen zu je 16 Zeichen dar. Der Zeichensatz entspricht weitgehend dem ASCII-Alphabet, umfasst aber auch Umlaute und 8 benutzerdefinierbare Zeichen.

Neben der eigentlichen Betriebsspannung von 5 Volt werden eine negative Spannung von ca. -1 Volt für den Kontrast und eine Spannung von ca. 4 Volt für die Beleuchtung benötigt. Durch einen entsprechenden Vorwiderstand kann die Beleuchtung auch aus den 5 Volt gespeist werden. Die Kontrastspannung läßt sich mittels eines Trimmpotis z.B. aus den Spannungen eines PC-Netzteils (-5 Volt oder -12 Volt) gewinnen. Der erweiterte Temperaturbereich ("wide temperature range") erlaubt Betriebstemperaturen zwischen -20 und +70 Grad Celsius.

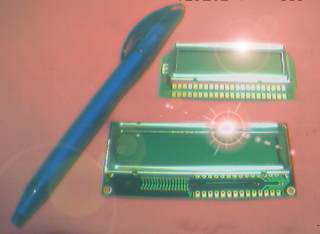

Die Anzeigemodule sind in zwei verschieden großen Ausführungen (Foto zum Größenvergleich) erhältlich:

	Typ 1: Standardgröße Abmessungen: ca. 80 mm x 36 mm x 14 mm 14-polige Schnittstelle und HD44780-Controller (Der de facto-Standard)
	Typ 2: Miniaturgröße Abmessungen: ca. 69 mm x 26 mm x 14 mm HD44780-kompatibler Controller, Ansteuerung jedoch nur im 4-Bit-Modus!

Anschluss am PC-Parallelport

• 25-polige Sub-D-Steckerleiste
• 50 cm Flachbandkabel
• Trimmpotentiometer (10 kOhm) zur Kontrasteinstellung
• Vorwiderstand zum Betrieb der Hintergrundbeleuchtung an 5 Volt

Software

• LCDHype
• jaLCDs: Die Originalseite (www.jalcds.de) existiert nicht mehr, aber hier gibt es eine Beschreibung mit Downloadmöglichkeit.
• lcdsmartie.sourceforge.net
• www.lcdstudio.com

(Stand 2008)
